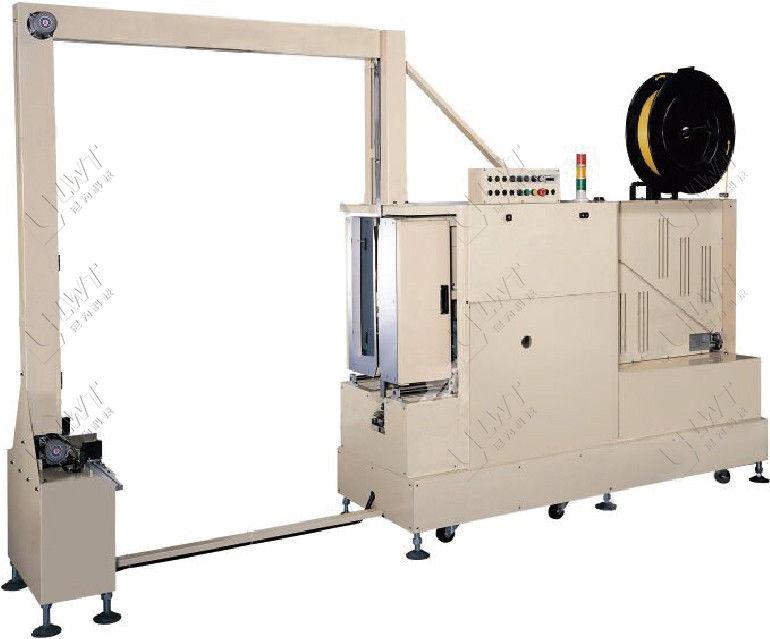

PLC Mesin Pengemasan Kotak Otomatis Untuk Arrow Baler 380V

Nama peralatan: Mesin pengemasan panah otomatis
1.2. Ukuran mesin: pencetak-bawah baler
4285 (L) x950 (W) x: 3570 (H) mm (yang mana yang sebenarnya)
1.3Ukuran bahan pengikat yang berlaku: lebar W1200 * tinggi H2500 (mm) (maksimal)
1.4. Terapkan untuk kekuatan pengikat: 15-80 Kg
1.5Sumber daya: 380V / 50Hz
1.6 Kecepatan penggabungan tunggal: 25 ~ 35 detik / jalur (tidak termasuk waktu pengiriman dan posisi)
1.7. Ketinggian meja: 500mm
1.8. Ukuran bingkai busur mesin penembusan pedang: W2050mm H2600mm
1.9Total daya dari satu mesin penembusan pedang: 3,4 kW
1.10, Pita pengemasan PET-PE lebar pita: 13.5,15,16mm (satu lebar opsional), ketebalan 0,6-1,2mm, penyimpangan <30mm
1.11. Tempat adesi panas: lebur panas di bagian atas
1.12Metode pengemasan: gerakan ke atas dan ke bawah, pengemasan mekanis melalui pedang, induksi fotoelektrik,penggabungan 2 atau 3 saluran (jumlah bundel ditetapkan sesuai dengan kebutuhan khusus pelanggan)
1.13. Warna tampilan keseluruhan casing adalah RAL7035 dapat disesuaikan sesuai dengan kebutuhan pelanggan, dan warna gerakan adalah peringatan kuning
1.14. Deskripsi alur kerja mesin:

1-2 Langkah gerakan singkat:
1Barang disemprotkan oleh saluran drum listrik dan menemukan barang.
2. Sinyal titik lokasi ditransmisikan ke reduksi dengan rem, memindahkan bagian tuan rumah, sisik ikan di kedua sisi oleh sudut panduan, melewati motor konverter frekuensi,mengirimkan komponen penetrasi pada saat yang sama, dan mencapai kontak posisi.
3Dengan penurunan inang, elastisitas pada panel dekat dengan switch induksi (dan jarak pengemasan mesin utama berjalan di jarak efektif,dengan mobil tray dan kotak penyimpanan berjalan pada saat yang sama, untuk mencegah pergeseran sabuk pengemasan atau mengencangkan sabuk dispersi, sehingga truk tray dan kotak penyimpanan memiliki fungsi sabuk kelanjutan.
4Setelah kontak dan pengemasan, kembali ke mobil, dan pindahkan titik posisi ke atas.
(Informasi alarm kesalahan ditampilkan pada antarmuka manusia-mesin)
2. Pengantar singkat dari pelindung panah menembus
Parameter mesin:
Host ditempatkan di bagian atas, setelah tumpukan ditempatkan, host jatuh dan bagian-bagian berada di tempatnya, dan host jatuh dan menyentuh produk sebelum mengikat paket.
Saat ikatan, titik ikatan berada di tengah pita pengangkut, yang dapat cocok untuk lebar yang berbeda dari bundel online pelat tumpukan pada saat yang sama.
Sabuk PP atau sabuk PET dapat digunakan secara bersamaan, dengan tegangan maksimum hingga 80kg.
2-2. indikator teknis:
Nomor model, FS-990
Ukuran mesin: Tipe standar 4285 (L) x950 (W) x3579 (H) mm (bervariasi sesuai dengan ukuran bingkai busur)
Ukuran bingkai busur: 2050 (W) x2600 (H) mm
Kecepatan Bale: 23 detik / bundel
Ketebalan kemasan 80kg PP, lebar pita PET 12-16mm
Berat mesin 1600kg pasokan listrik 380V.50/60HZ.3 fase
Sistem kontrol
PLC Navar
Operasi layar sentuh, pengaturan parameter
Posisi kontrol saklar jarak dekat fotoelektrik
Keuntungan produk
Mesin penembusan panah tekanan otomatis dirancang untuk bundel berat dari plat tumpukan. sabuk penembusan bergerak dari bingkai lengkungan terbuka dapat menahan tumpukan
