Pendahuluan

Sebuah palletizer kasus otomatis adalah mesin terakhir dalam lini pengemasan, dan mesin yang menentukan seberapa cepat barang jadi dapat meninggalkan aula pengemasan. Alih-alih dua atau tiga operator mengangkat kotak ke palet secara manual, mesin mengambil, mengelompokkan, dan menumpuk setiap kotak dalam pola berulang yang dapat diprogram hingga palet selesai dan siap dikirim.

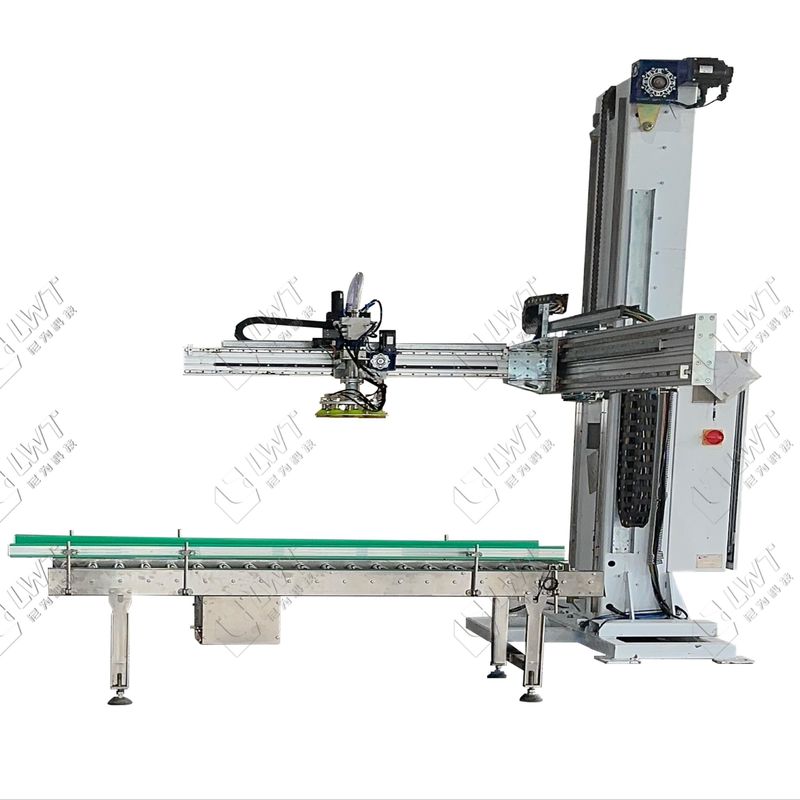

Halaman ini mencakup palletizer kolom tunggal LWT, unit yang digerakkan servo yang dibuat untuk kotak karton dan kotak yang dibungkus film PE. Satu kolom vertikal membawa kepala penumpuk, sehingga mesin menjaga jejak yang ringkas di ujung lini sambil tetap menumpuk hingga ketinggian pola palet 2200 mm.

Paling sering ditentukan sebagai mesin palletizing karton untuk lini produksi makanan kaleng, di mana karton yang terisi dan tersegel tiba dari mesin pengemas karton dan harus disatukan sebelum penyimpanan atau pemuatan kontainer. Platform yang sama berjalan pada lini minuman, air minum dalam kemasan, minyak makan, bahan kimia harian, dan makanan hewan peliharaan.

Di Mana Palletizing Manual Gagal

Palletizing manual murah sampai lini dipercepat. Satu operator dapat menumpuk sekitar dua ratus kotak per jam pada ketinggian rendah, dan pekerjaan dibatasi oleh jangkauan: kotak di atas ketinggian bahu ditumpuk perlahan dan jarang tetap tegak.

Tiga masalah muncul di hampir setiap lini yang masih melakukan palletizing secara manual:

• Beban tenaga kerja. Dua hingga tiga operator per shift, ditambah pengganti, pengganti istirahat, dan lembur di musim puncak.
• Pergeseran pola. Palet yang ditumpuk secara manual miring, bergeser dalam transit dan sampai ke pelanggan dalam keadaan rusak, yang berubah menjadi klaim dan pengembalian.
• Berhenti-mulai lini. Pengemasan karton berjalan terus menerus, sehingga setiap pergantian palet atau istirahat shift menghentikan seluruh lini di belakangnya.

Solusi Kami: Palletizing Kolom Tunggal yang Digerakkan Servo

Palletizer kolom tunggal LWT mengambil alih pekerjaan penumpukan dengan kepala penumpuk yang digerakkan servo yang bergerak ke posisi yang diprogram untuk setiap lapisan. Karena posisi berasal dari program dan bukan dari mata manusia, pola identik pada palet pertama dan pada palet keseribu.

Pengambilan disesuaikan dengan permukaan kotak Anda: pegangan vakum untuk kemasan yang dibungkus film PE dan perangkat penjepit untuk karton bergelombang. Kepala penumpuk itu sendiri dapat ditentukan sebagai kepala penjepit seluruh lapisan, yang mengangkat seluruh lapisan dalam satu gerakan untuk throughput yang lebih tinggi, atau kepala penjepit satu kotak untuk ukuran kotak campuran dan pola yang tidak teratur.

Dalam satu siklus otomatis berkelanjutan, mesin menyelesaikan pengumpanan produk, pengelompokan, dan penataan, pengumpanan palet kosong, palletizing seluruh lapisan, dan pengeluaran palet penuh. Di mana operator biasanya mendorong palet secara manual, unit penyimpanan dan dispenser palet kosong opsional dapat ditambahkan, sehingga palet dikeluarkan secara otomatis dan lini terus berjalan.

Kotak diumpankan dari mesin pengemas karton dan keluar pada sistem konveyor menuju pembungkus peregangan atau gudang barang jadi. Komponen listrik bersumber dari Schneider atau Omron (atau kelas yang sama), sehingga suku cadang industri standar tersedia secara lokal saat dibutuhkan.

Manfaat Utama

Cara Kerja Siklus Palletizing

1. Kotak keluar dari mesin pengemas karton dan masuk ke palletizer pada konveyor masuk.
2. Stasiun pengelompokan mengatur kotak yang masuk ke dalam pola lapisan yang disimpan dalam program.
3. Kepala penumpuk mengambil lapisan yang terbentuk dalam mode seluruh lapisan, atau setiap kotak individu dalam mode satu kotak.
4. Kolom bergerak ke posisi X/Y yang diprogram dan menurunkan lapisan ke palet.
5. Pengontrol mengulang siklus, lapisan demi lapisan, hingga ketinggian palet yang diprogram tercapai.
6. Palet yang selesai dikeluarkan ke sistem konveyor menuju pembungkus peregangan atau gudang, dan palet baru dikeluarkan secara otomatis.

Aplikasi

Spesifikasi Teknis

FAQ

T: Apa perbedaan antara kepala penjepit seluruh lapisan dan kepala penjepit satu kotak?

J: Kepala seluruh lapisan mengambil seluruh lapisan kotak dalam satu gerakan dan merupakan pilihan yang lebih cepat untuk karton yang seragam. Kepala satu kotak menempatkan kotak satu per satu, yang cocok untuk ukuran kotak campuran, pola yang tidak teratur, dan perubahan produk yang sering. Kedua kepala cocok dengan palletizer kolom tunggal yang sama, sehingga pilihan dapat ditinjau seiring perkembangan jangkauan produk.

T: Bisakah palletizer ini ditambahkan ke lini yang sudah kami jalankan?

J: Ya. Mesin ini dirancang untuk bekerja di hilir mesin pengemas karton atau pengemas kotak dan di hulu pembungkus peregangan. Bagikan ukuran kotak Anda, ukuran palet, dan kotak per menit yang dibutuhkan, dan insinyur kami akan mengonfirmasi tata letak lini dan pola penumpukan sebelum pesanan.

T: Ukuran palet dan ketinggian penumpukan mana yang didukung?

J: Palet standar dari P1000-1200 x L1000-1200 mm ditangani, dengan ukuran pola palet maksimum P1200 x L1000 x T2200 mm. Ukuran palet lain dapat diakomodasi dengan desain khusus.

T: Bagaimana mesin dikirim dan dipasang?

J: Waktu pengiriman sekitar 45 hari. Palletizer dikemas dalam kantong film, karton plastik, dan karton kayu untuk transportasi laut. Insinyur LWT mendukung instalasi dan komisioning, di lokasi atau dari jarak jauh, sampai palet penuh pertama berjalan dengan benar.

Kontak

Kirimkan ukuran kotak Anda, ukuran palet, dan target output per jam - insinyur kami akan mengembalikan gambar pola penumpukan dan kutipan yang pasti.

Lebih suka melihat mesin bekerja terlebih dahulu? Minta video lini palletizer yang sedang berjalan, atau jadwalkan panggilan dengan insinyur LWT untuk meninjau tata letak akhir lini Anda.

Dapatkan proposal tata letak akhir lini gratis
