Perkenalan

Sebuahpembuat palet kasus otomatisadalah mesin terakhir dalam lini pengemasan, dan merupakan mesin yang menentukan seberapa cepat barang jadi dapat meninggalkan ruang pengepakan. Alih-alih dua atau tiga operator mengangkat peti ke atas palet dengan tangan, mesin akan mengambil, mengelompokkan, dan menumpuk setiap peti dalam pola berulang yang dapat diprogram hingga palet selesai dibuat dan siap dikirim.

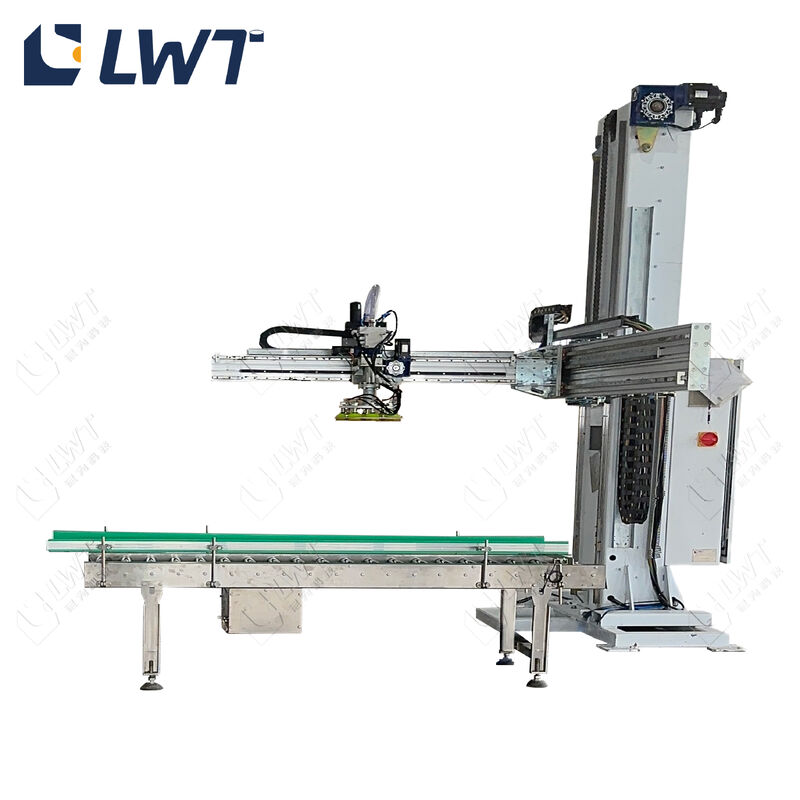

Halaman ini mencakup LWTpembuat palet kolom tunggal, sebuah servisunit berpenggerak o yang dibuat untuk kotak karton dan kotak pembungkus film PE. Sebuah kolom vertikal tunggal membawa kepala penumpukan, sehingga alat berat mempertahankan tapak yang kompak di ujung garis sambil tetap menumpuk hingga tinggi pola palet 2200 mm.

Hal ini paling sering ditentukan sebagai amesin paletisasi karton untuk lini produksi makanan kalengproyek, di mana karton yang diisi dan disegel tiba darimesin pengemas kartondan harus disatukan sebelum disimpan atau dimuat ke dalam kontainer. Platform yang sama beroperasi pada lini minuman, air kemasan, minyak nabati, bahan kimia harian, dan makanan hewan.

Dimana Pembuatan Palet Manual Rusak

Pembuatan palet manual murah hingga jalurnya semakin cepat. Seorang operator dapat menumpuk sekitar beberapa ratus peti dalam satu jam pada ketinggian rendah, dan pekerjaannya dibatasi oleh jangkauan: peti di atas bahu ditumpuk secara perlahan dan jarang berbentuk persegi.

Tiga masalah muncul di hampir setiap baris yang masih dibuat paletnya dengan tangan:

• Beban kerja.Dua hingga tiga operator per shift, ditambah perlindungan bantuan, perlindungan istirahat, dan lembur pada musim puncak.
• Penyimpangan pola.Palet yang ditumpuk dengan tangan bersandar, bergeser dalam perjalanan dan mencapai pelanggan dalam keadaan rusak, yang berubah menjadi klaim dan pengembalian.
• Jalur berhenti-mulai.Pengepakan kotak berjalan terus menerus, sehingga setiap pergantian palet atau jeda shift menghentikan seluruh lini di belakangnya.

Solusi Kami: Pembuatan Palet Kolom Tunggal Berbasis Servo

Pembuat palet kolom tunggal LWT mengambil alih pekerjaan penumpukan dengan akepala susun yang digerakkan oleh servoyang bergerak ke posisi terprogram untuk setiap lapisan. Karena posisinya berasal dari program dan bukan dari mata manusia, maka polanya identik pada palet pertama dan keseribu.

Pick-up disesuaikan dengan permukaan casing Anda: apegangan vakumuntuk kemasan film PE yang dibungkus plastik dan perangkat penjepit untuk karton bergelombang. Kepala penumpukan itu sendiri dapat ditentukan sebagai akepala genggam seluruh lapisan, yang mengangkat seluruh lapisan dalam satu gerakan untuk throughput yang lebih tinggi, atau sebagaikepala genggam dalam kotak tunggaluntuk ukuran casing campuran dan pola tidak beraturan.

Dalam satu siklus otomatis berkelanjutan, alat berat menyelesaikan pengumpanan produk, pengelompokan dan pengaturan, pengumpanan palet kosong, pembuatan palet seluruh lapisan, dan pelepasan palet penuh. Apabila operator akan memasukkan palet dengan tangan, hal ini merupakan suatu pilihanpenyimpanan palet kosong dan unit dispenserdapat ditambahkan, sehingga palet terlepas secara otomatis dan jalur tetap berjalan.

Kasing dimasukkan dari mesin pengemas karton dan dibiarkan di atassistem konveyormenuju stretch wrapper atau toko barang jadi. Komponen listrik bersumber dariSchneider atau Omron (atau kelas yang sama), sehingga suku cadang industri standar tersedia secara lokal saat dibutuhkan.

Manfaat Utama

Bagaimana Siklus Palletisasi Bekerja

1. Kotak keluar dari mesin pengemas karton dan masuk ke pembuat palet pada konveyor pengumpan.
2. Stasiun pengelompokan mengatur kasus-kasus yang masuk ke dalam pola lapisan yang disimpan dalam program.
3. Kepala penumpuk mengambil lapisan yang terbentuk dalam mode seluruh lapisan, atau masing-masing kasus dalam mode kasus tunggal.
4. Kolom bergerak ke posisi X/Y yang terprogram dan menurunkan lapisan ke palet.
5. Pengontrol mengulangi siklus tersebut, lapis demi lapis, hingga ketinggian palet yang diprogram tercapai.
6. Palet yang sudah jadi dibuang ke sistem konveyor menuju stretch wrapper atau gudang, dan palet baru dilepaskan secara otomatis.

Aplikasi

Spesifikasi Teknis

Pertanyaan Umum

T: Apa perbedaan antara kepala genggam satu lapis dan kepala genggam satu lapis?

J: Kepala satu lapis mengambil seluruh lapisan kotak dalam satu gerakan dan merupakan opsi yang lebih cepat untuk karton seragam. Kepala casing tunggal menempatkan casing satu per satu, yang sesuai dengan ukuran casing campuran, pola tidak beraturan, dan penggantian produk yang sering. Kedua kepala cocok dengan pembuat palet kolom tunggal yang sama, sehingga pilihan dapat ditinjau seiring berkembangnya rangkaian produk.

T: Bisakah pembuat palet ini ditambahkan ke lini yang sudah kami jalankan?

J: Ya. Mesin ini dirancang untuk bekerja di bagian hilir mesin pengemas karton atau pengemas kotak dan bagian hulu dari mesin pembungkus regangan. Bagikan ukuran kotak Anda, ukuran palet, dan kotak yang diperlukan per menit, dan teknisi kami akan mengonfirmasi tata letak garis dan pola penumpukan sebelum memesan.

T: Ukuran palet dan tinggi tumpukan apa yang didukung?

J: Palet standar dari P1000-1200 x L1000-1200 mm ditangani, dengan ukuran pola palet maksimum L1200 x L1000 x T2200 mm. Ukuran palet lainnya dapat diakomodasi dengan desain khusus.

T: Bagaimana cara mesin dikirim dan dipasang?

A: Waktu pengiriman adalah sekitar 45 hari. Palletizer dikemas dalam kantong film, karton plastik dan karton kayu untuk transportasi laut. Insinyur LWT mendukung instalasi dan commissioning, di lokasi atau dari jarak jauh, hingga palet penuh pertama berjalan dengan benar.

Kontak

Kirimkan kepada kami ukuran casing, ukuran palet, dan target keluaran per jam Anda - teknisi kami akan mengembalikan gambar pola susun dan penawaran harga yang pasti.

Lebih suka melihat mesin bekerja terlebih dahulu? Mintalah video lini pembuat palet yang sedang berjalan, atau pesan panggilan dengan teknisi LWT untuk meninjau tata letak akhir lini Anda.

Dapatkan proposal tata letak akhir baris gratis
